MODELER
Projekt magazynu 3D i demonstracyjny cyfrowy bliźniak kompletacji
Cyfrowy model kompletacji
Cyfrowy bliźniak magazynu: od hali do tras kompletacji
Te grafiki pokazują cyfrowego bliźniaka kompletacji: połączenie geometrii, pobrań i wariantów tras. Wszystkie liczby pochodzą z w pełni syntetycznego zestawu demonstracyjnego i są wynikami modelu.
- 01GeometriaRęczny rysunek lub import CAD
- 02LokalizacjeAdresy w modelu 2D i 3D
- 03PobraniaWalidowany import CSV lub JSON
- 04TrasyŚcieżki po grafie magazynu
- 05WariantPorównanie i raport

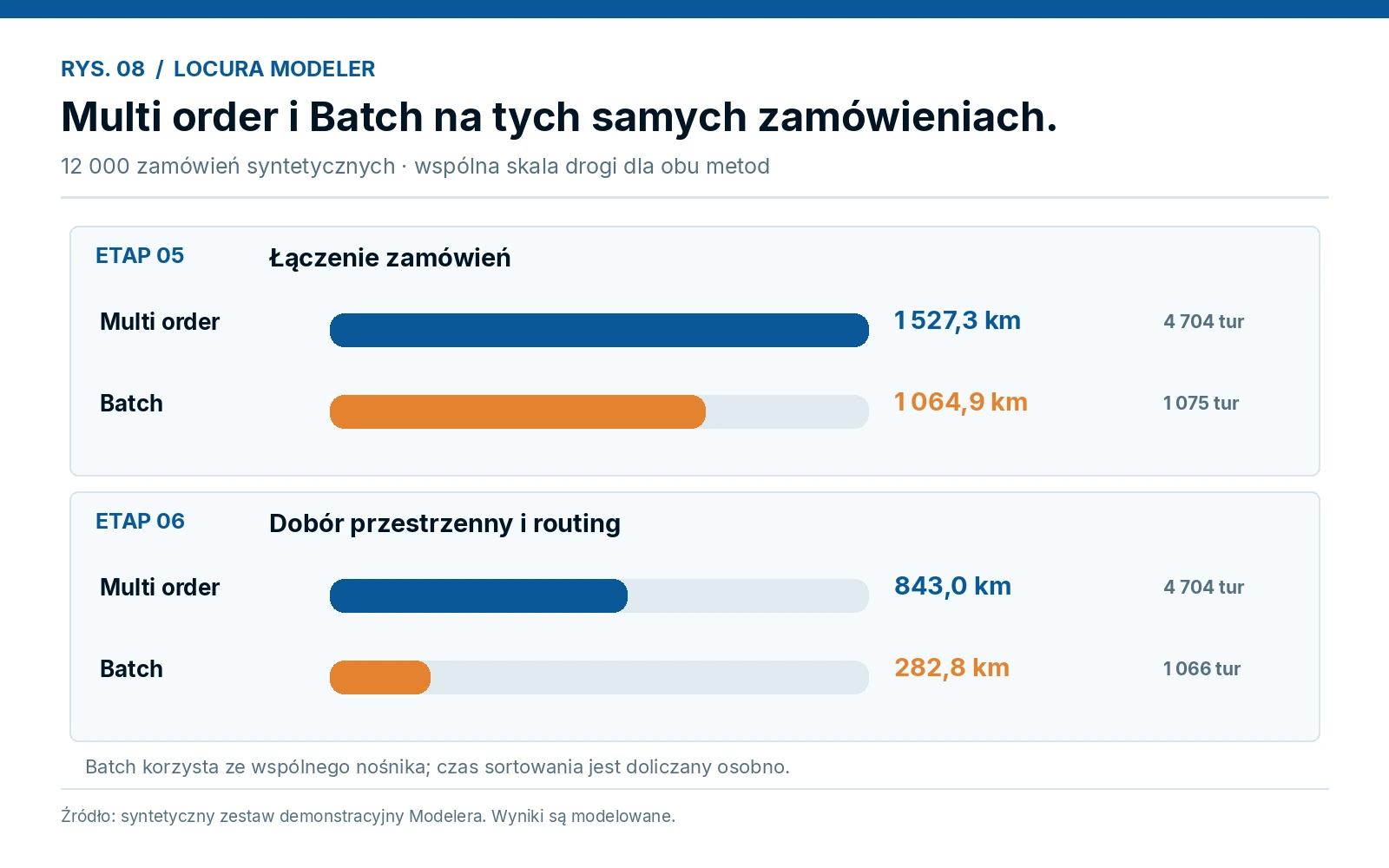

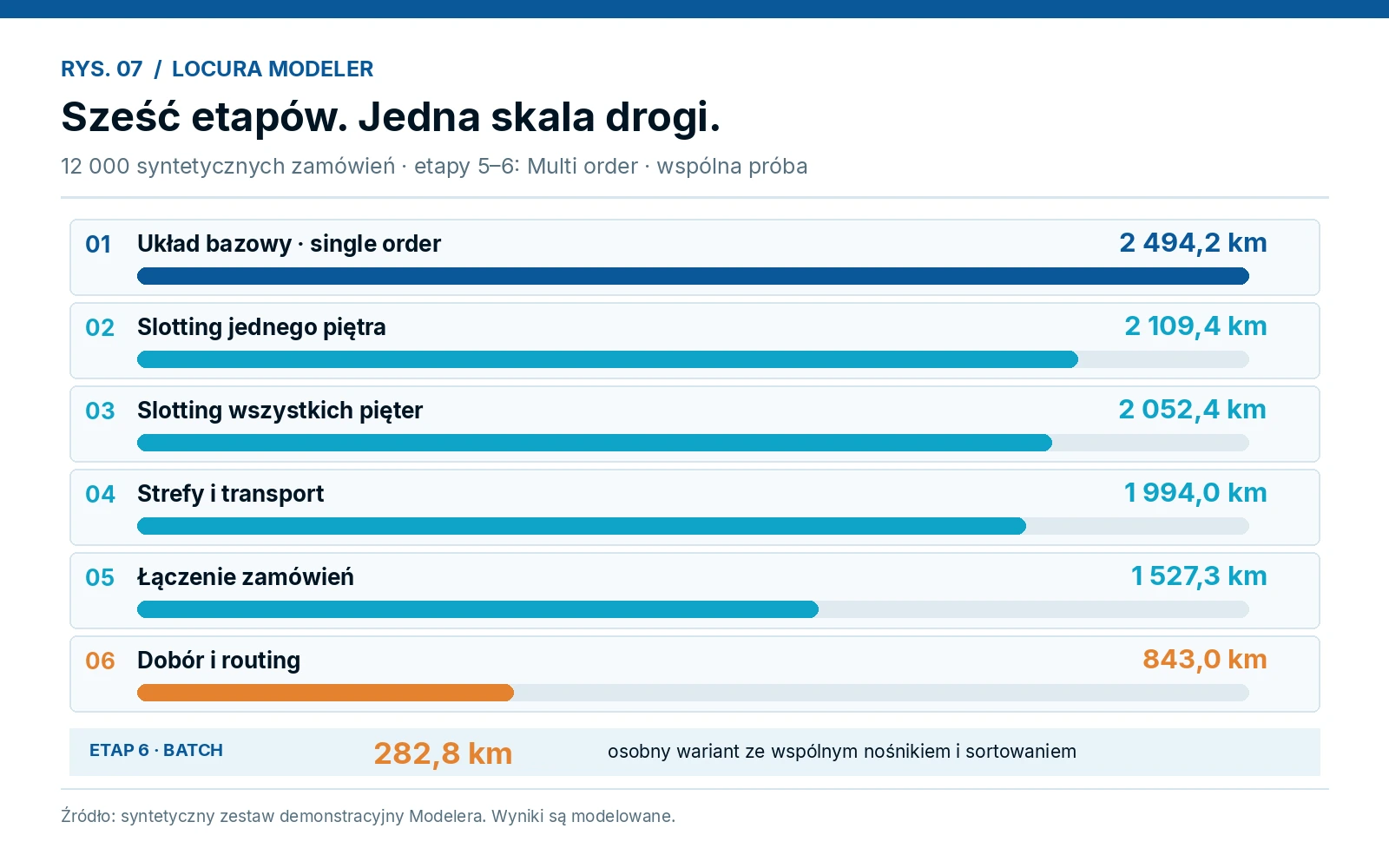

Rysunki 04 i 06 pokazują rozmieszczenie według rotacji, rysunek 05 dotyczy niezależnych pobrań, a rysunki 07 i 08 przedstawiają osobny pilot Proces. To różne zakresy obliczeń. Wyniki są modelowane, nie są pomiarem efektu u klienta.
Obejrzyj cały pitch deckModeler w działaniu
Wybierz eksport DXF, widok pracy lub wynik analizy i obejrzyj go w pełnym rozmiarze.

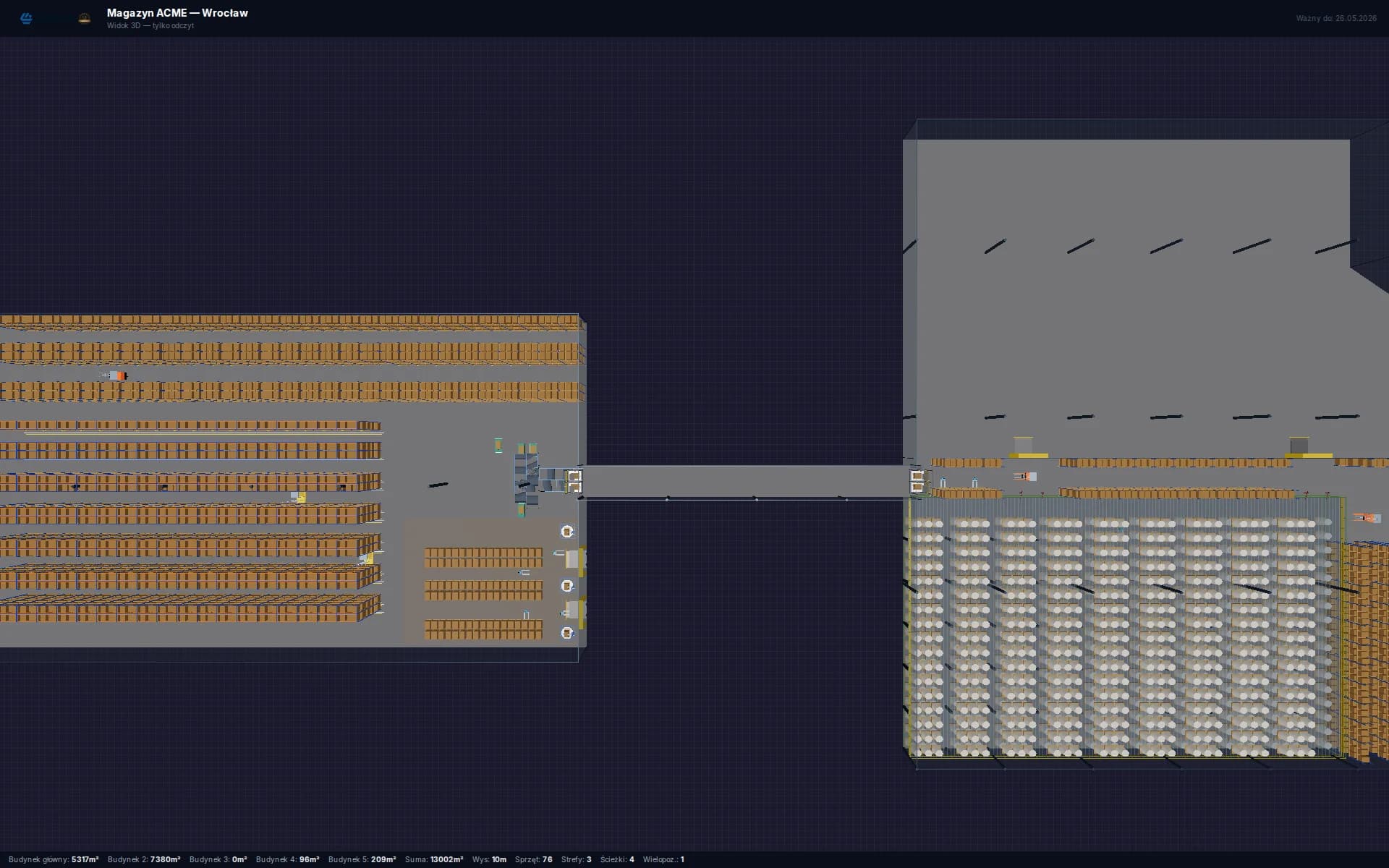

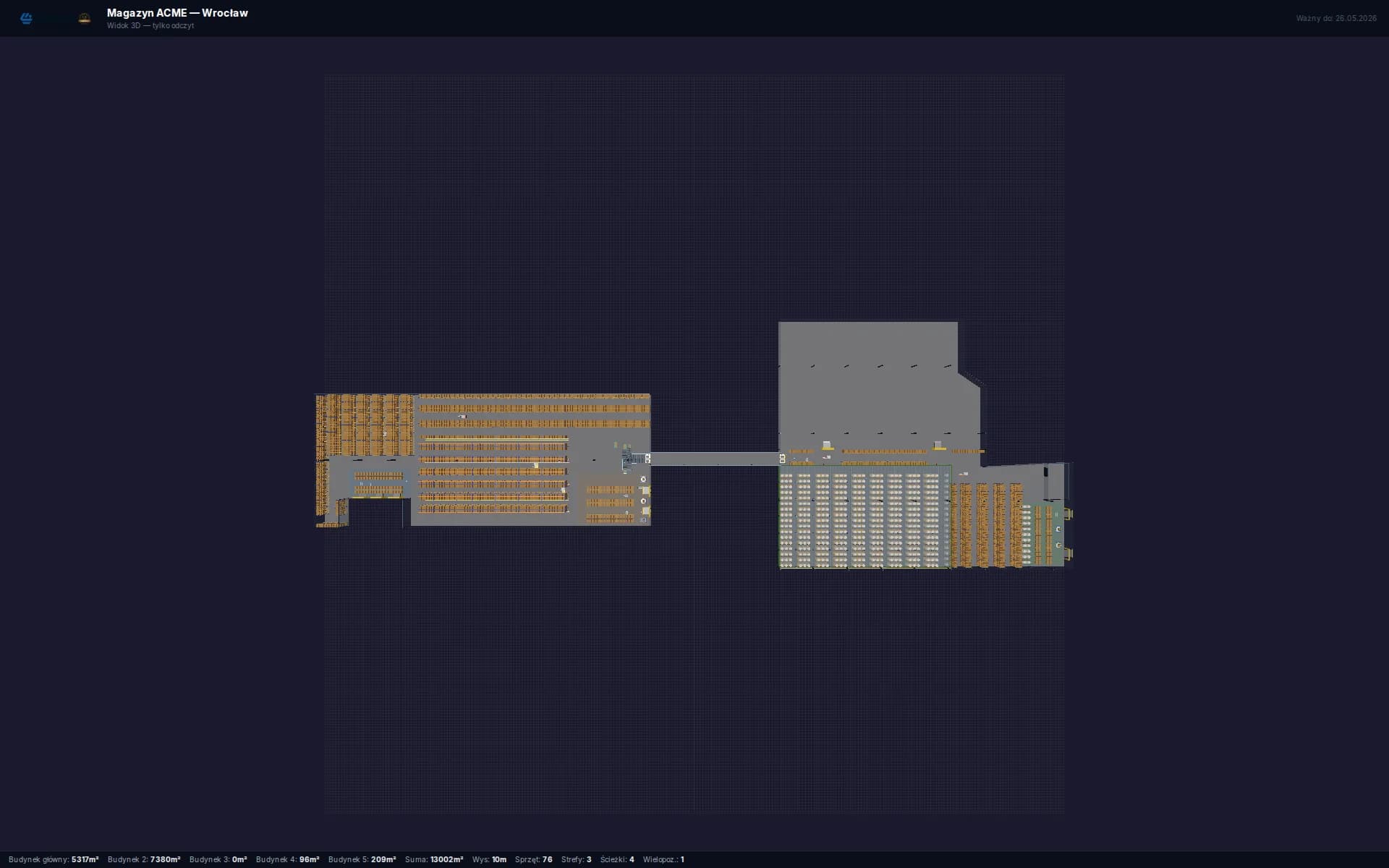

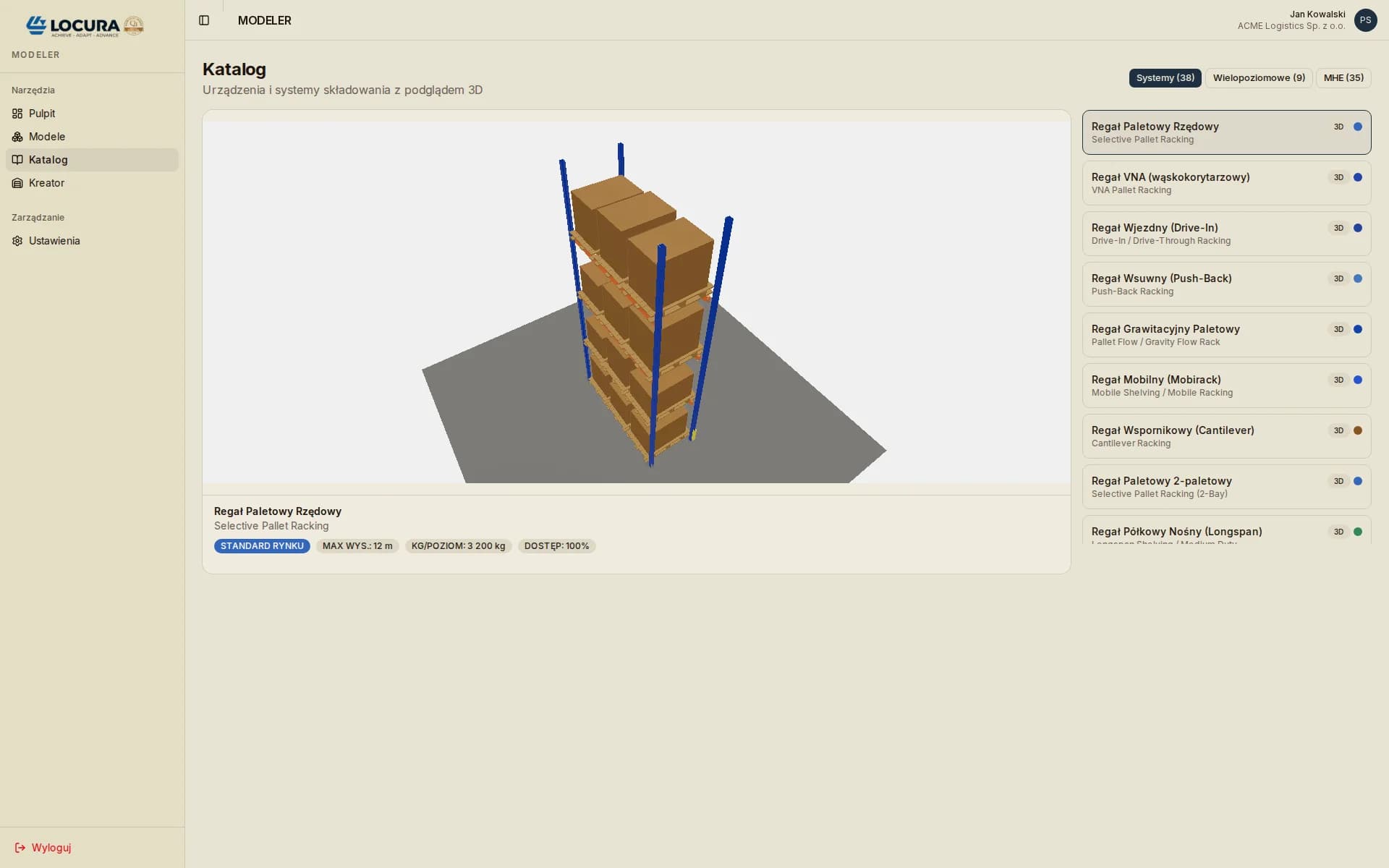

Widoki Modelera

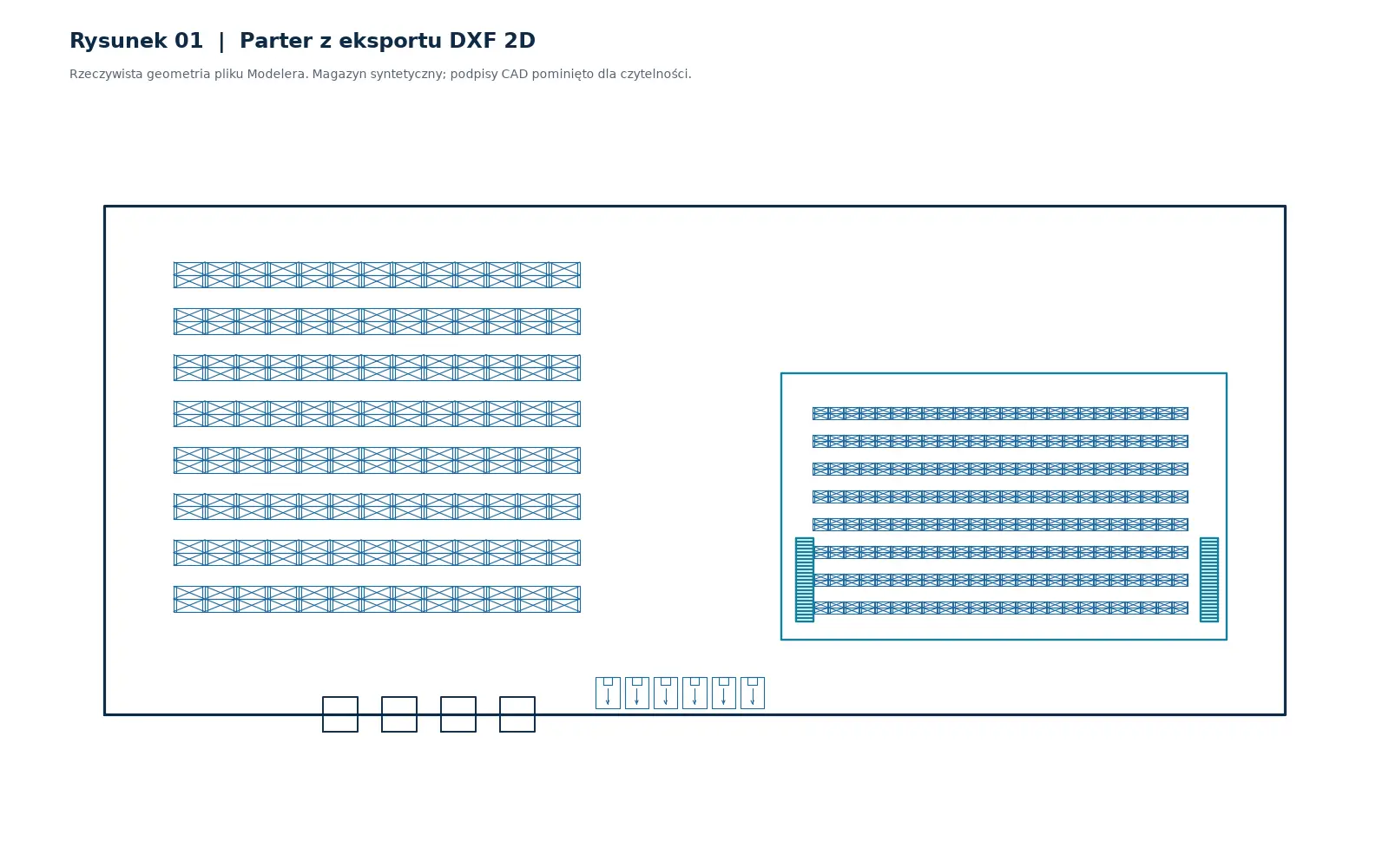

Rysunek z eksportu DXF 2D
Widok 1 z 15. Dotknij obrazu, aby zobaczyć szczegóły.
Otwórz oryginał w pełnym rozmiarzeDlaczego to powstało
Demonstracja analizy kompletacji pokazuje widoki 3D i 2D, mapy pobrań oraz kierunkowe ślady przejść między kolejnymi pobraniami. Pełne rozmieszczenie „Według rotacji” obejmuje cały dopuszczony zakres profili, z zachowaniem blokad i ograniczeń miejsc. Zakres zmiany można zawęzić do jednej strefy magazynu, na przykład tylko do wind kompletacyjnych albo tylko do wysokiego składu; pozostałe lokalizacje zostają wtedy na miejscu. Osobny wariant „Według tras zadań” ocenia przejścia w kolejności pobrań. Wybrane zadanie można porównać przed zmianą i po niej: wynik pokazuje skrócenie albo wydłużenie drogi w metrach. To samo porównanie można zsumować dla wszystkich zadań z co najmniej dwoma pobraniami. Wynik pokazuje łączną drogę, łączny czas oraz liczbę ścieżek krótszych, dłuższych i bez zmiany. Podsumowanie liczy się w przeglądarce i nie trafia do zapisanego wariantu ani do raportu PDF. Zapis wariantu zachowuje filtry, założenia i wyniki; raport PDF powstaje w DocMakerze. Dostęp do pilota ma wyłącznie właściciel aplikacji na potrzeby prezentacji. Pierwszy pokaz korzysta z przygotowanych, zanonimizowanych danych i rekonstruowanej geometrii trzech kondygnacji, a jego próba jest uzupełniona pobraniami wymyślonymi na potrzeby pokazu, więc wyniki na niej nie opierają się wyłącznie na rzeczywistych pobraniach. Drugi zestaw jest w pełni syntetyczny. Pokaz nie łączy się z zewnętrznym WMS ani modelem AI. Import CSV/JSON w zakładce Proces działa niezależnie od integracji WMS. Wyniki dotyczą przyjętego modelu i zakresu danych; potwierdzenie efektu operacyjnego wymaga pomiaru w magazynie. Modeler przeszedł drogę od edytora 3D do narzędzia, które generuje, sprawdza i pomaga obronić koncepcję magazynu. Ręczny edytor z prawdziwym katalogiem wyposażenia (każdy regał, wózek i antresola ze specyfikacji producenta) został, ale nad nim jest silnik generatora: dla zadanej hali układa kilka wariantów składowania, wypełnia przestrzeń pod kątem wykorzystania każdego metra, liczy pojemność i pokrycie nośników, wyznacza strefę pożarową materiałów niebezpiecznych według kart charakterystyki i reguł TRGS 510, a następnie liczy model wydajności: flotę wózków według typu i obsadę operatorów na zmianę, ważone rzeczywistą geometrią rozmieszczenia palet w danym wariancie. Asystent parametrów w trybie regułowym analizuje agregaty hali, proponuje warianty technologii i dozwolone progi projektu bez wywołania zewnętrznego modelu i z kosztem 0 USD. Geometrię oraz walidację zawsze wykonuje deterministyczny silnik Modelera. Opcjonalna ścieżka dostawcy AI jest domyślnie i produkcyjnie wyłączona; po aktywacji operatora wymaga jawnej zgody kosztowej i skutecznej rezerwacji budżetu w Hubie, a dostawca otrzymuje wyłącznie agregaty i lokalnie zredukowane sygnały preferencji, bez surowego briefu, danych klienta, SKU ani dokumentów. Kontrola reguł projektu stosuje profile Standard, VNA, Ręczny lub progi klienta i wykrywa kolizje, wyjście poza halę, nieprawidłowe szerokości, niedrożne drogi ewakuacyjne, promienie skrętu oraz ograniczenia wysokości. Obecność pokazuje, kto ma otwarty projekt, a doradcza ochrona zatrzymuje późniejszą sesję do czasu zwolnienia layoutu lub jawnego rozpoczęcia edycji równoległej; numer rewizji nadal odrzuca zapis oparty na nieaktualnej wersji kodem 409. Co piąta rewizja trafia do historii wersji razem z niezależną kopią podkładu, a przed przywróceniem starszego stanu powstaje snapshot bieżącego projektu. Opcjonalne plany klienta atomowo ograniczają liczbę aktywnych projektów i miesięcznych eksportów, a prywatny raport pokazuje wykorzystanie według typu rezultatu; brak planu oznacza tryb bez limitu. Każda z tych zdolności jest zapisana w silniku na stałe i działa dla każdego kolejnego projektu, nie tylko dla jednego klienta. Porównanie wariantów wychodzi jako raport PDF, edytowalny arkusz XLSX (z jawną tabelą założeń i przeliczeniem po zmianie warunków) oraz natywna prezentacja PPTX na zarząd, z liczbami spójnymi z modelem. Osobny eksport szczegółowy działa dla każdego projektu i łączy PDF z planami poziomów, geometrią, pozycjami i przypisaniami produktów z arkuszem XLSX lokalizacji i formułowym bilansem. Viewer dla odbiorcy jest tylko do odczytu, chroniony PIN-em i konfigurowany per klient w Hubie: język PL/EN, nazwa marki oraz zweryfikowane logo działają bez edycji kodu i bez osobnego wdrożenia. Publiczne API tylko do odczytu pozwala bezpiecznie przekazać listę projektów i geometrię layoutu do BI lub integracji, z izolacją po kliencie i bez surowych podkładów oraz sekretów udostępniania.
Najczęstsze pytania
Czy pitch deck Modelera wymaga PIN-u?
Nie. Publiczna prezentacja pod adresem locura.tech/modeler/pitch otwiera się bez PIN-u i pokazuje funkcje Modelera na materiałach demonstracyjnych. Dostęp do samego pilota kompletacji jest odrębny i obecnie przysługuje właścicielowi aplikacji.
Jak działa cyfrowy bliźniak magazynu w Modelerze?
Demonstracyjny pilot łączy geometrię magazynu 2D i 3D z walidowanym importem pobrań CSV lub JSON. Pokazuje mapę aktywności, trasy po grafie oraz osobne porównanie wariantów według rotacji i tras zadań z układem wyjściowym. Wyniki opisują model i zakres danych, a dostęp do pilota ma obecnie właściciel aplikacji. Efekt operacyjny wymaga sprawdzenia w magazynie.
Co oznacza ABC w pilocie kompletacji Modelera?
ABC klasyfikuje lokalizacje według liczby pobrań z każdego adresu w wybranym etapie symulacji. Slotting korzysta z częstości linii zamówień przypisanych do lokalizacji i rozmieszcza profile pobrań w dozwolonych miejscach. To nie jest klasyfikacja produktów SKU według wartości sprzedaży ani analiza XYZ zmienności popytu. Analizy ABC/XYZ zapasów należą do osobnego zakresu Pronostico.
Co porównuje zakładka Proces w pilocie Modelera?
Pilot właściciela porównuje sześć etapów na identycznym zbiorze kwalifikujących się zamówień: losową bazę, slotting jednego i wszystkich pięter, podział pracy ręcznej i przenośnika na strefy, grupowanie po pojemności oraz dobór przestrzenny z routingiem po grafie. Wynik podaje metry tras obliczone z geometrii, czas pracy, osobny czas przenośnika i różnice etapów, a multi order i batch pokazuje obok siebie. Pokaz obejmuje antresolę i magazyn wielostrefowy; nie oznacza udostępnienia funkcji wszystkim użytkownikom.
Jakie dane i nośniki obsługuje pilotaż kompletacji?
Konfigurator obejmuje wózek z ośmioma kuwetami 600 × 400 × 300 mm oraz paletę EUR 1200 × 800 mm o wysokości 1600 lub 1800 mm. Wymiary, udźwig, gabaryty i masy produktów, czasy i punkty wydania można zmieniać. Domyślne 12 000 nazwanych zamówień jest syntetyczne, a import CSV/JSON waliduje adresy, daty, wymiary i masy. Multi order ma osobną kuwetę na zamówienie; batch ma wspólny nośnik i czas sortowania. Model sprawdza objętość, masę i gabaryt sztuki, lecz nie wykonuje pakowania 3D ani nie łączy się gotowym złączem z produkcyjnym WMS.
Czy wynik analizy kompletacji można odtworzyć?
Tak, w tej samej wersji algorytmu. Historia zachowuje dane i konfigurację, a ponowne otwarcie przelicza wynik bieżącą wersją algorytmu, więc po jej zmianie liczby mogą się różnić. Model nie gwarantuje konkretnego procentu oszczędności; efekt operacyjny wymaga pomiaru w magazynie.
Czy demonstracja kompletacji wymaga połączenia z WMS?
Nie. Pokaz działa na przygotowanych zestawach danych. Import CSV/JSON w zakładce Proces działa niezależnie od integracji WMS. Nie uruchomiono połączenia z żadnym zewnętrznym WMS. Dostęp do pilota ma wyłącznie właściciel aplikacji na potrzeby prezentacji.
Co można porównać w analizie kompletacji?
Wariant „Według rotacji” porządkuje profile według częstości pobrań, a „Według tras zadań” ocenia przejścia między kolejnymi pobraniami. W magazynie wielostrefowym zmianę można ograniczyć do jednej strefy, na przykład tylko do wind kompletacyjnych albo tylko do wysokiego składu. Dla wybranego zadania można porównać metry przed zmianą i po niej, także po otwarciu zapisanego wariantu. To samo porównanie można zsumować dla wszystkich zadań z co najmniej dwoma pobraniami. Wynik pokazuje łączną drogę, łączny czas oraz liczbę ścieżek krótszych, dłuższych i bez zmiany. Podsumowanie liczy się w przeglądarce i nie trafia do zapisanego wariantu ani do raportu PDF. Lepszy wynik według rotacji nie gwarantuje krótszej trasy każdego zadania. Filtry, założenia i wyniki pozostają zapisane, a DocMaker tworzy z wariantu raport PDF.
Czym różnią się dwa pokazy kompletacji?
Pierwszy pokaz łączy zanonimizowane dane z rekonstruowaną geometrią trzech kondygnacji, a jego próbę uzupełniono pobraniami wymyślonymi w bloku południowym i na najwyższej kondygnacji; aplikacja nazywa ten podział, a wyniki nie opierają się wyłącznie na rzeczywistych pobraniach. Drugi jest w pełni syntetycznym magazynem wielostrefowym: nie opisuje żadnej firmy ani jej popytu. Oba korzystają z tego samego silnika i są dostępne wyłącznie właścicielowi aplikacji. Wyniki zależą od zestawu, filtrów i parametrów; nie są pomiarem oszczędności w rzeczywistym magazynie.
Czy Modeler tylko rysuje magazyn, czy sam generuje koncepcję?
Modeler robi jedno i drugie. Poza ręcznym edytorem 3D ma generator koncepcji: dla zadanej hali układa kilka kompletnych wariantów rozmieszczenia regałów i porównuje je na liczbach, czyli pojemność w miejscach paletowych, siatka słupów i wysokość zabudowy, strefa pożarowa oraz przepustowość. Zamiast jednego układu z wyobraźni dostajesz zestaw wariantów do decyzji.
Czy Modeler importuje IFC, DWG i DXF?
Tak. IFC jest analizowany lokalnie w przeglądarce i przenosi do edytora podstawowe ściany, stropy oraz słupy. DXF zachowuje jednostki, bloki i obsługiwane krzywe, a DWG po uwierzytelnieniu jest konwertowany przez LibreDWG i trafia do tego samego parsera. Limit pliku wynosi 25 MB. Import przyspiesza start layoutu, ale nie zastępuje pełnego programu BIM lub CAD i wymaga weryfikacji geometrii przez projektanta.
Czy asystent layoutu używa płatnego AI?
Domyślnie nie. Tryb regułowy analizuje parametry hali i proponuje warianty bez wywołania zewnętrznego modelu, dlatego koszt wynosi 0 USD. Opcjonalna ścieżka dostawcy AI pozostaje produkcyjnie wyłączona do decyzji operatora. Po aktywacji wymaga jawnej zgody użytkownika na koszt oraz skutecznej rezerwacji budżetu w LOCURA Hub. Każdy wynik wskazuje, czy powstał z użyciem AI.
Czy AI może samodzielnie zmienić geometrię lub dostać dane klienta?
Nie. Nawet po aktywacji dostawca może zaproponować wyłącznie warianty technologii i dozwolone wartości reguł. Geometrię układa i waliduje deterministyczny silnik Modelera. Do dostawcy trafiają tylko agregaty hali i lokalnie zredukowane sygnały preferencji, bez surowego briefu, nazw klienta, danych SKU i dokumentów.
Jak Modeler liczy, ile wózków i operatorów potrzeba na zmianę?
Dla każdego wariantu Modeler liczy model przepustowości: na podstawie przepływów przyjęć i wydań wyznacza, ile wózków którego typu i ilu operatorów jakiej funkcji trzeba na zmianę. Model waży rzeczywiste dystanse i wysokości podnoszenia w danym rozmieszczeniu, więc dwa układy o tej samej pojemności mogą wymagać innej floty. Założenia przepływów są jawne i do potwierdzenia z klientem.
Czy Modeler uwzględnia bezpieczeństwo pożarowe i materiały niebezpieczne?
Tak. Na podstawie danych z kart charakterystyki Modeler porządkuje klasy składowania i strefy materiałów niebezpiecznych według reguł TRGS 510. Przy zapisie tworzy przez DocMaker dokument PPOŻ w tym samym folderze eksportów. Brak SDS albo klasy składowania pozostaje pozycją otwartą. Dokument jest materiałem wejściowym do projektu branżowego, nie certyfikatem, opinią ani uzgodnieniem rzeczoznawcy.
Czy mogę zmienić założenia i porównać warianty w Excelu?
Tak. Modeler eksportuje porównanie wariantów jako edytowalny arkusz XLSX z jawną tabelą założeń. Zmieniasz warunki (na przykład przepływy na godzinę albo parametry cyklu wózka), a model przelicza flotę, obsadę i koszty. Do tego jest natywna prezentacja PPTX na zarząd i raport PDF z wizualizacją.
Czy Modeler eksportuje projekt do DXF lub AutoCAD?
Tak. Każdy projekt eksportujesz jako plik DXF, standard branżowy, który otworzysz w AutoCAD, SolidWorks lub dowolnym programie CAD. Zapis projektu tworzy także jeden raport modelu PDF z widokami 3D, planami poziomów i lokalizacjami, dokument PPOŻ, XLSX lokalizacji i link 3D w jednym folderze eksportów. Porównanie wariantów jest dostępne jako edytowalny XLSX oraz prezentacja PPTX.
Jakie błędy layoutu wykrywa kontrola reguł projektu?
Modeler wskazuje kolizje wyposażenia, elementy wychodzące poza halę, przecięcia ze słupami, zbyt wąskie alejki i drogi ewakuacyjne, niedrożne strefy bezpieczeństwa, za mały promień skrętu oraz przekroczenie wysokości obiektu. Kliknięcie naruszenia prowadzi do problematycznego elementu. Wynik jest kontrolą projektową do dalszej weryfikacji, a nie certyfikatem zgodności prawnej.
Czym różnią się profile Standard, VNA i Ręczny?
Profile ustawiają inne progi kontroli. Standard odpowiada typowemu układowi regałowemu, VNA stosuje parametry dla bardzo wąskich korytarzy, a Ręczny dla ruchu pieszego i wózków ręcznych. Profil Custom pozwala zmienić progi, na przykład minimalną szerokość alejki lub promień skrętu, i zapisać je dla konkretnego klienta.
Czy równoległa praca w dwóch kartach może nadpisać projekt?
Po otwarciu tego samego projektu obie sesje widzą swoją obecność. Późniejsza sesja przechodzi domyślnie w tryb ochronny i nie zmienia layoutu, dopóki pierwsza nie zwolni projektu albo użytkownik jawnie nie wybierze edycji równoległej. Nawet po takim przejęciu Modeler porównuje numer rewizji i odrzuca nieaktualny zapis kodem 409 zamiast cicho nadpisać nowszą wersję. Można wtedy przeładować najnowszy projekt albo świadomie nadpisać własną wersją. Funkcja nie jest wspólnym kursorem ani automatycznym scalaniem zmian.
Czy można przywrócić wcześniejszą wersję projektu magazynu?
Tak. Modeler automatycznie zapisuje wersję co piątą rewizję projektu razem z niezależną kopią podkładu. Z listy historii można przywrócić wcześniejszy stan bez zmiany identyfikatora projektu i przypisania do klienta. Przed przywróceniem aplikacja tworzy dodatkowy snapshot bieżącego stanu, dzięki czemu operację można odwrócić.
Czy duży plan PDF lub obraz traci jakość po zapisaniu projektu?
Nie. Modeler zapisuje duże podkłady bezstratnie i przy odczycie sprawdza ich rozmiar oraz sumę SHA-256. Pozycja, skala i obrót podkładu pozostają zachowane także w kopiach projektu i chronionych rewizjach. Kompresja jest używana wyłącznie jako awaryjny fallback, gdy zapis bezstratny nie jest dostępny.
Czy projekty Modelera można pobierać przez API?
Tak. Publiczne API tylko do odczytu zwraca listę projektów i geometrię layoutu dla klienta przypisanego do klucza. Klucz tworzy się w LOCURA Hub ze scopem modeler:projects:read. Odpowiedź nie zawiera surowego obrazu podkładu, PIN-ów, tokenów linków ani wewnętrznych ścieżek storage.
Czy klient może dostać angielski viewer 3D ze swoim logo?
Tak. W Client 360 można dla danego klienta włączyć branding publicznego viewera, wybrać język polski lub angielski oraz ustawić nazwę i logo. Konfiguracja działa dla jego linków 3D bez zmiany kodu i bez osobnego wdrożenia. Sam link nadal jest tylko do odczytu i chroniony PIN-em.
Czy można ograniczyć liczbę projektów i eksportów dla klienta?
Tak. Operator może ustawić nazwę planu, maksymalną liczbę aktywnych projektów i miesięczny limit eksportów. Modeler rezerwuje limit atomowo przed operacją, więc dwa równoległe żądania nie przekroczą planu. Prywatny raport pokazuje wykorzystanie osobno dla DXF 2D/3D, PDF 2D, raportów PDF, dokumentów PPOŻ i linków 3D. Brak planu zachowuje tryb bez limitu.
